MIP-3020
販売終了
主な仕様
希望小売価格 | オープン |
---|---|
JANコード | 4977766706889 |
ルーター機能 | [対応回線] 光ファイバー/ADSL(xDSL)/CATV(ONU/モデムなどが別途必要) [WANプロトコル] PPPoE [PPPoEセッション数] 1 [ルーティング方式] 静的 [ルーティング対象プロトコル] IPv4 [経路エントリー数] 8 [アドレス変換機能] IPマスカレード(NAPT)/静的NAT/ フォワーディング/パススルー(IPsec/PPTP) [フィルタリング対応プロトコル] TCP/UDP/ICMP/AH/ESP [DHCP機能] DHCPサーバー、DHCPクライアント [スループット] 最大100Mbps*1 [疎通確認] ping/traceroute |
VPN(IPsec)機能[VPN対地数] | 4 |
VPN(IPsec)機能[フィルタリング対応プロトコル] | TCP/UDP/ICMP |
VPN(IPsec)機能[NATトラバーサル] | 対応 |
VPN(IPsec)機能[IPsec専用QoS] | 送信帯域制御/帯域保証機能 |
VPN(IPsec)機能[IKE-SA] | [交換タイプ] メインモード/アグレッシブモード [暗号化] 3DES/AES(128/192/256bit) [ダイジェスト認証] MD5-HMAC/SHA1-HMAC [キー更新] 対応 [DHグループ] DH Group1(768bit)/ DH Group2(1024bit)/ DH Group5(1536bit) [接続先認証方式] 事前共有キー(PSK) [PFS] 対応 [キープアライブ] DPD |
VPN(IPsec)機能[IPsec-SA] | [プロトコル] ESP [カプセル化モード] トンネルモード [暗号化] 3DES/AES(128/192/256bit) [ダイジェスト認証] MD5-HMAC/SHA1-HAMC [アドレス変換機能] ネットマップ*9 [スループット] TCP/UDP共に21.8Mbps*1*2 |
無線LAN機能[アクセス方式] | インフラストラクチャモード |
無線LAN機能[アクセス制御] | MACアドレスフィルタリング |
無線LAN機能[準拠規格] | IEEE802.11b、IEEE802.11g |
無線LAN機能[暗号化方式] | [暗号化] WEP(64bit,128bit)、TKIP、AES [認証方式] Open System、Shared Key、WPA-PSK、WPA2-PSK |
電話機能 | [VoIPプロトコル] SIP*8 [回線自動設定] 対応(パルス(20PPS)/トーン回線) [着信時動作] 指定番号転送/IVR応答*3 [ナンバー・ディスプレイ] 対応*4 [保留/転送] 対応*13 [セキュリティ] SIPサーバーアクセス制御 |
音声コーデック | G711(uLaw/aLaw)/ G726(16kbit/s,24kbit/s,36kbit/s,40kbit/s)/ iLBC(13.3kbit/s,15.2kbit/s) |
時刻設定 | NTPサーバー/手動*5 |
プログラム管理[ファームウェア更新] | Web GUI/ファームウェア更新ツール*6 |
バックアップ機能 | 設定情報保存/復元 |
設定手段 | Web GUI*10 |

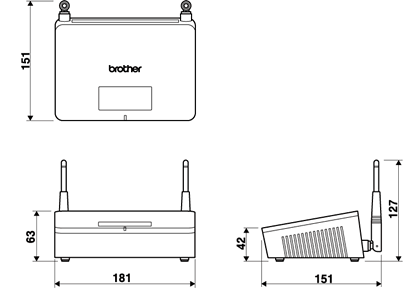

寸法図
インターフェイス・ハードウェア仕様
有線LAN部 | [準拠規格] IEEE802.3(10BASE-T)、IEEE802.3u(100BASE-TX) [データ転送速度] 10/100Mbps 自動設定、10Mbps 固定、100Mbps 固定 [データ転送モード] 半二重/全二重自動設定、半二重固定、全二重固定 [ポート] LANポート×4(RJ-45型 8極コネクタ、ステータスランプ付き) WANポート×1(RJ-45型 8極コネクタ、ステータスランプ付き) [伝送路符号化形式] 4B5B/MLT-3(100BASE-TX) マンチェスターコーディング(10BASE-T) [アクセス方式] CSMA/CD [アドレステーブル] MAC アドレス:2048 自動学習方式 [パケットバッファ] 48KB [初期IPアドレス] LAN側:192.168.25.1 |
---|---|
無線LAN部 | [伝送方式] 直交周波数分割多重変調(OFDM)方式 単信(半二重) 直接スペクトラム拡散(DS-SS)方式 単信(半二重) [使用周波数範囲] 2.4GHz(全13ch) [最大伝送距離*7] IEEE802.11b:室内約30m・オープンスペース約80m IEEE802.11g:室内・オープンスペース約80m [データ通信速度(オートセンス)] IEEE802.11g:6/9/12/18/24/36/48/54Mbps IEEE802.11b:1/2/5.5/11Mbps [周波数範囲(中心周波数)] 2412~2472MHz(1~13ch) [アンテナ] ダイバーシティ方式(2本) [通信速度] IEEE802.11b:11Mbps(理論値) IEEE802.11g:54Mbps(理論値) [送信出力] 10mW/MHz以下 |
LINE部 | [ポート] RJ-11×1 [対応回線] アナログ回線(PSTN/ADSL) [対応規格] JATE準拠 |
TEL部 | [ポート] RJ-11×1 [対応機器] アナログ電話機 |
LCD部 | [色] モノクロ [文字書式] 最大半角16文字 [行数] 1行 [バックライト] 有り(ホワイト) |
LED部 | [前面] 緑/橙(ステータスにより自動切り替え) [背面] WAN[LINK×1]/LAN[LINK×4] |
RAM | 128MB |
本体重量 | 475g |
筐体 | プラスチック |
外形寸法 | 181(W)×151(D)×63(H)mm(ただし、突起部を除く) |
動作環境温度 | 0~40°C |
湿度 | 10~80%(結露なきこと) |
電源電圧 | AC100V~120V ± 10%、50/60Hz |
消費電力 | 最大8W |
消費電流 | 最大0.2A |
発熱量 | 最大28.8kJ/h |
取得規格 | VCCI Class B |
付属品(本体除く) | かんたんご利用ガイド(冊子/保証書付)/ACアダプター/LANケーブル/電話機コード |
注釈
- *1 最大値であり、それを保証するものではありません。
- *2 SmartBits 600Bにて計測、フレームサイズが1280byteの際のデータです。通信環境:IKE(暗号化:AES128 認証:SHA1 DHグループ:DH Group2 PFS:DH2)/ESP(暗号化:AES128 認証:SHA1-HAMC)
- *3 設定画面で、IVR用の音声ファイルを変更することができます。
- *4 回線契約でナンバー・ディスプレイを申し込んでおり、TEL端子に接続した電話機がナンバー・ディスプレイに対応している場合のみ表示されます。MIP-3010の液晶ディスプレイに電話番号は表示されません。
- *5 時刻保存用のバックアップ電池を持っていないため、電気を切ると手動で設定した時刻の情報が失われます。正しい時刻を保つためには、NTPサーバーを利用し、時刻を自動で設定することをお勧めします。
- *6 サポートサイトよりダウンロードができます。IPsecによるファームウェア更新ツールの利用はできません。
- *7 見通しの良い場所での最大距離になります。
- *8 別途SIPサーバーが必要になります。
- *9 ネットマップとはネットワークアドレス部の静的なアドレス変換機能のことです。
-
*10
OS:Microsoft® *11Windows® XP SP2以降、Windows Vista® 、Windows® 7(32bit版)
ブラウザー:Microsoft® Internet Explorer® 6以降(JavaScript™ *12が有効になっている必要があります) - *11 Microsoft® 、Windows® 、Windows Vista® 、Internet Explorer® は、米国のMicrosoft社の米国およびその他の国における登録商標または商標です。
- *12 本ページに記載されているその他の会社名および製品名は、各社の商標または登録商標です。
- *13 TEL端子に接続したアナログ電話機のフッキング操作による保留/転送となります。
