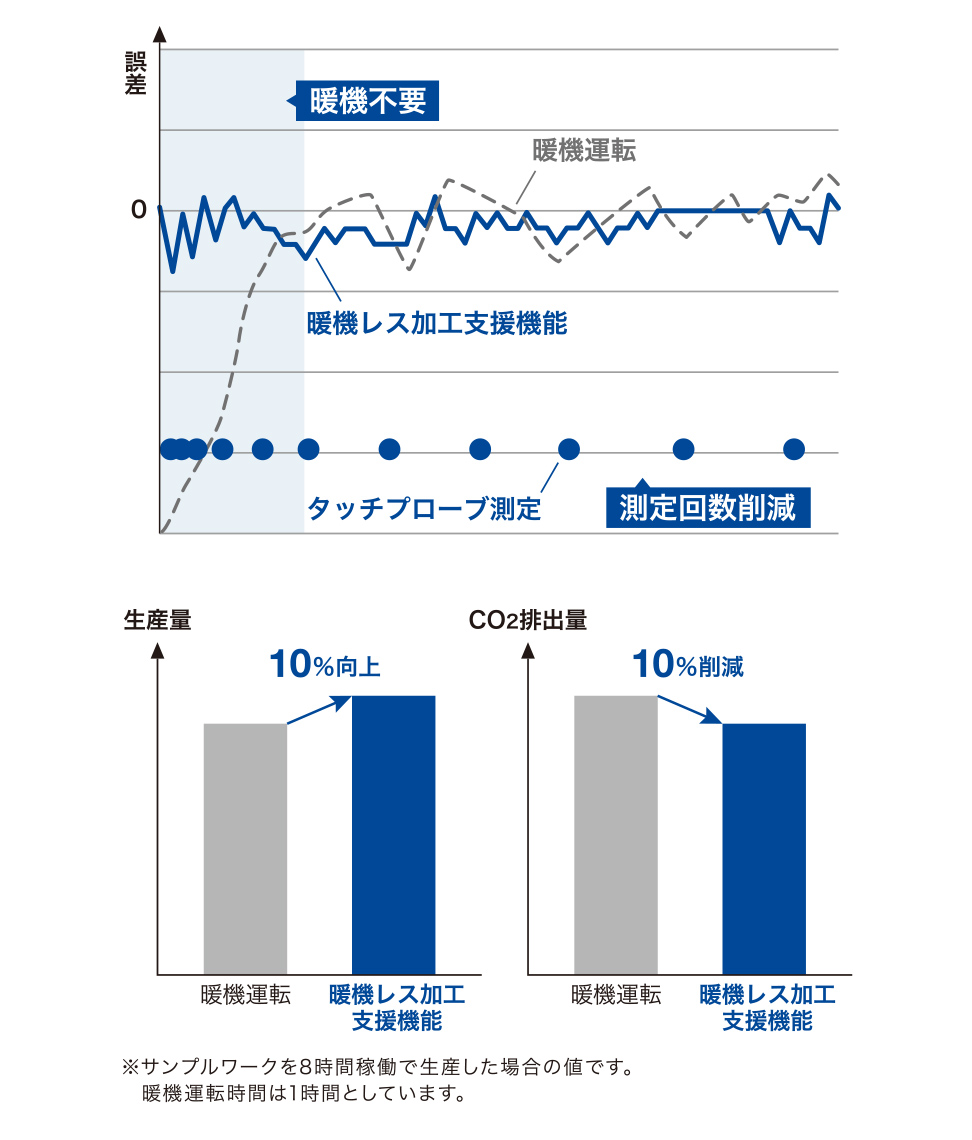

高生産性と優れた環境性能を発揮する30番主軸の横形マシニングセンタ誕生

H550Xd1 製品紹介

動画サムネイル

H550Xd1 セミナー動画

H550Xd1
1.概要とコンセプト
(4分22秒)

H550Xd1
2.性能と特長
(9分26秒)

横形マシニングセンタの特長

大物・長尺ワークの加工を実現する
高生産性横形マシニングセンタ

広い治具エリアを有し、30本マガジン、高速B軸テーブルなどを搭載した、
30番主軸の高生産性横形マシニングセンタ。
今までの30番では不可能な大物・長尺ワークの加工を実現します。

治具エリア

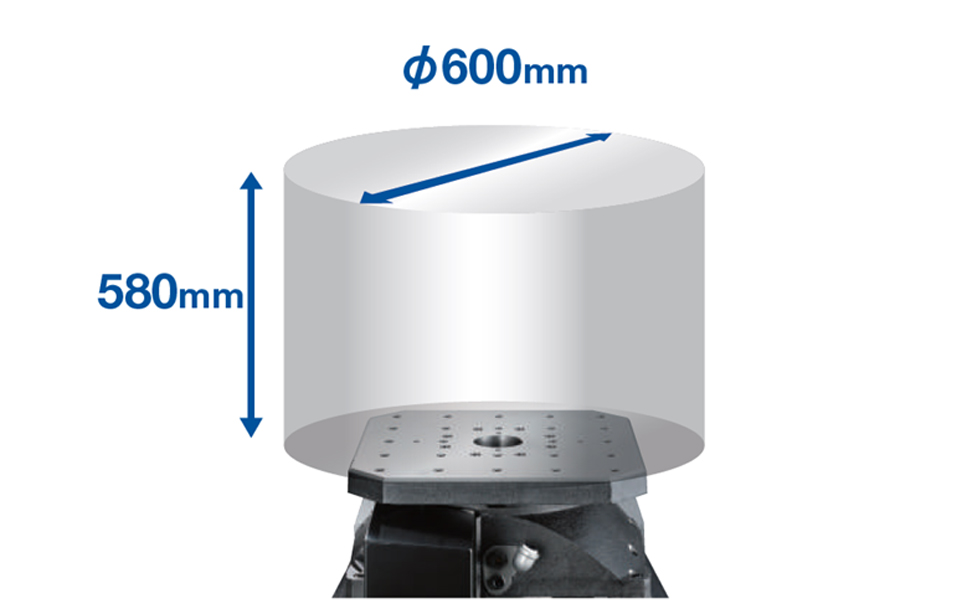

⌀600X580の広い治具エリアを実現しています。 *1
さらに、工具退避などにより、⌀800まで広げることができます。 *2
これにより大物ワークや長尺ワークの搭載が可能です。

*1. 工具長や工具径により干渉エリアが発生します。
*2. B軸旋回時の工具退避または、工具長の制限が必要です。

省スペース

広い治具エリアや加工エリアを有しながら、機械幅 1557mm、奥行き 2990mmと省スペースを実現しています。



*3. クーラントタンクを含む数値です。
*4. 同程度のストロークを有する40番横形 マシニングセンタとの比較です。

設置スペース

4.7 ㎡ *3

B軸テーブル

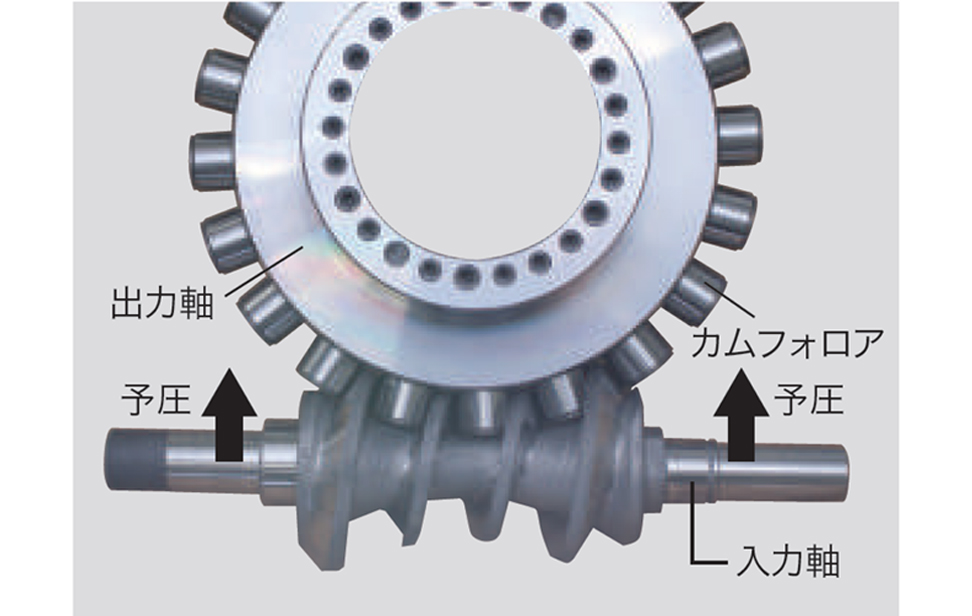

ローラーギヤカム機構を採用したB軸テーブルを標準搭載 しており 、旋回速度は100min-1と高速動作を実現しています。
400 X 400mmのテーブルの積載質量は、最大で400kg まで可能です。重量のあるワーク・治具への対応と高速性を両立しています。

B軸旋回速度

100min-1

積載質量

最大 400kg

30本マガジン

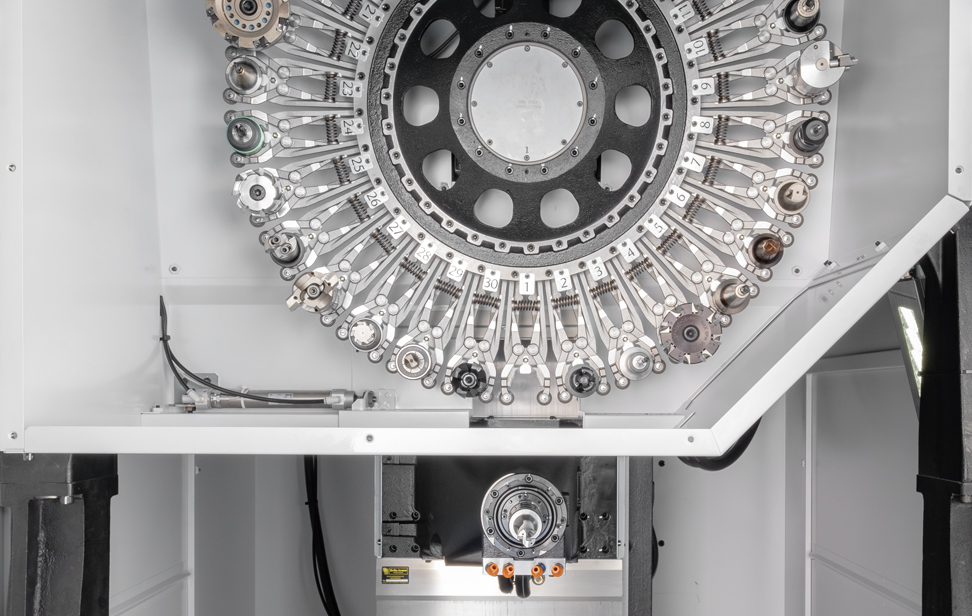

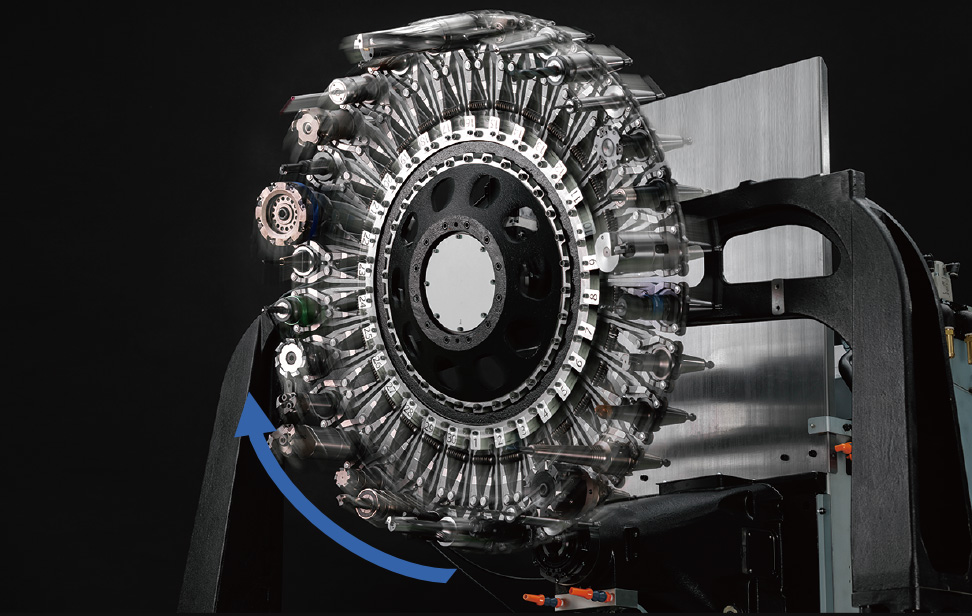

新開発のダイレクトATC方式の30本マガジンを搭載しています。
最大工具長は250mm、最大工具径は125mm、最大工具重量は4kgまで搭載可能で、長尺ワークなど様々な加工に対応します。

最大工具長 250mm
最大工具径  125mm *5
最大工具重量  4kg

*5. 隣接工具を取り付ける場合、隣接工具との径の合計を130mm以内にする必要があります。

生産性

機電一体開発の高速化・最適化による
高生産性の飽くなき追求

高加減速主軸や工具交換動作の高速化・最適化、イナーシャ推定機能など
機電一体開発の強みを生かした圧倒的な高生産性を実現しています。

高加減速主軸

低慣性主軸、高加減速主軸モータにより、主軸の起動/停止の高速化を実現します。

主軸起動 / 停止時間

0.15s以下 *1

*1. 高トルク仕様の値です

高速工具交換

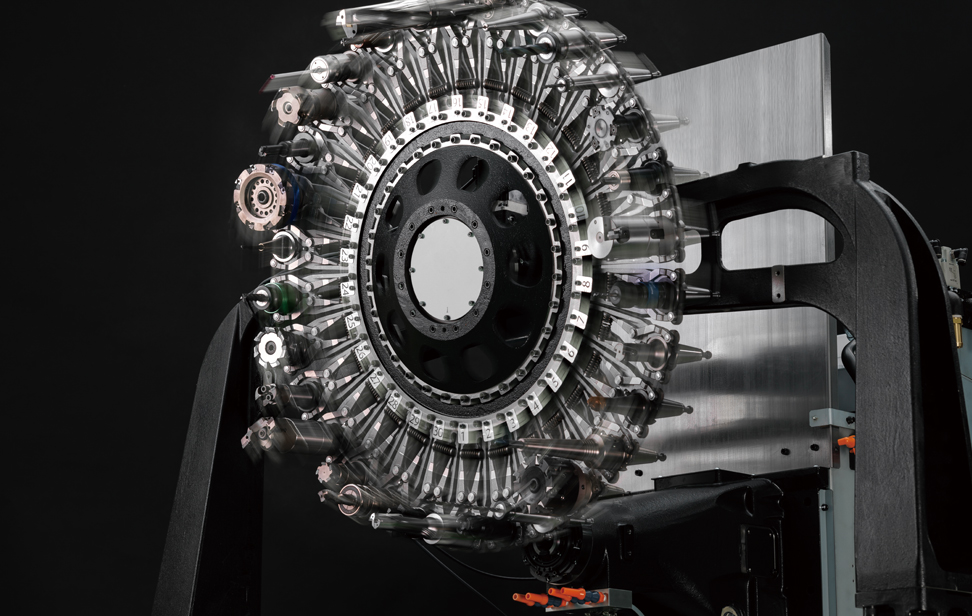

機電一体開発の強みを生かし、高加減速と最適動作による高速工具交換を実現しています。

工具交換時間

Tool - Tool: 1.1s
Chip - Chip: 2.4s

高速B軸テーブル

B軸テーブルにローラーギヤカム機構を採用し、耐久性と高速性の両立を図っています。最高回転数100min-1により高速割出を実現しています。
工具交換動作とB軸割出を同時に行うことにより、さらに無駄時間を削減します。

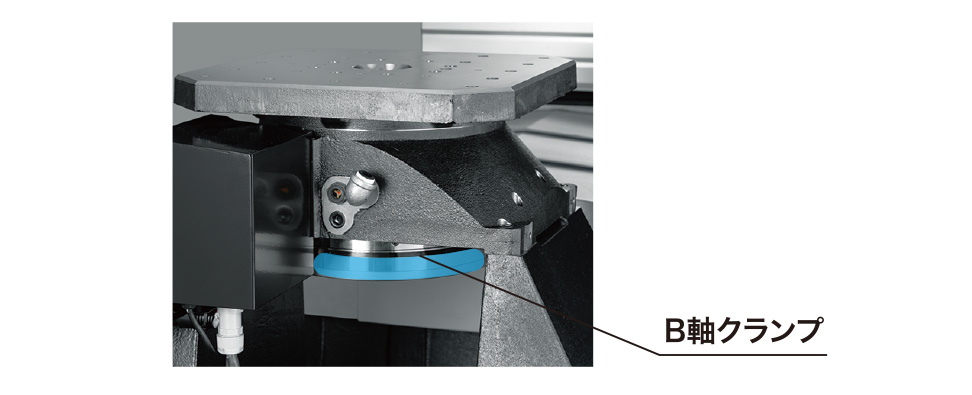

また、加工負荷に応じて、クランプ機構を使用せずモータトルクによる保持のみでの加工も可能です。

B軸テーブル割出時間 *2

0 → 90°   1.0s
0 → 180°   1.1s

*2 標準イナーシャモードでの値です。

B軸テーブルのイナーシャ推定機能

B軸テーブルに搭載される治具のイナーシャを推定するイナーシャ推定機能を搭載しています。イナーシャの大きさに応じて、最適な加速度にすることができ、生産性の向上を図ることができます。*3

*3. パラメータの設定変更が必要です

加工能力

高効率主軸モータと最適機械設計により高い加工能力を発揮

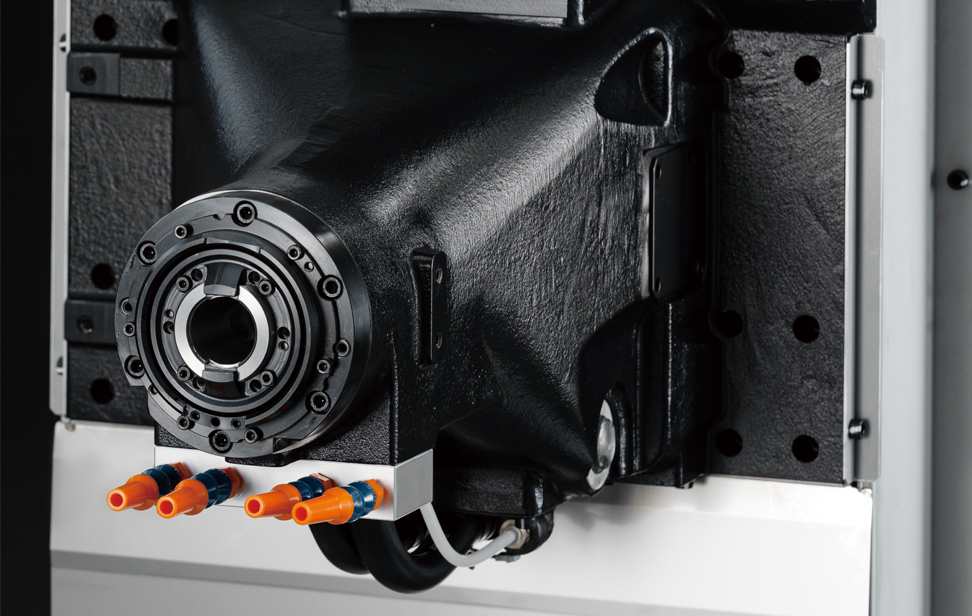

新開発の12,000min-1標準主軸モータをはじめとする高効率・高出力主軸モータと新開発の高剛性主軸を搭載するとともに、 SPEEDIOで培ったCAE解析技術による高速性能と機械剛性の両立を図っています。

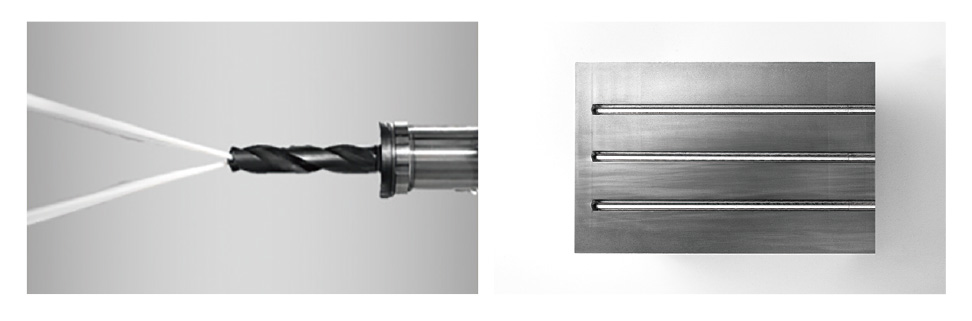

7MPa高圧クーラント対応や高いクランプトルクを有するB軸テーブルと合わせて高い加工能力を発揮します。

高効率主軸モータ

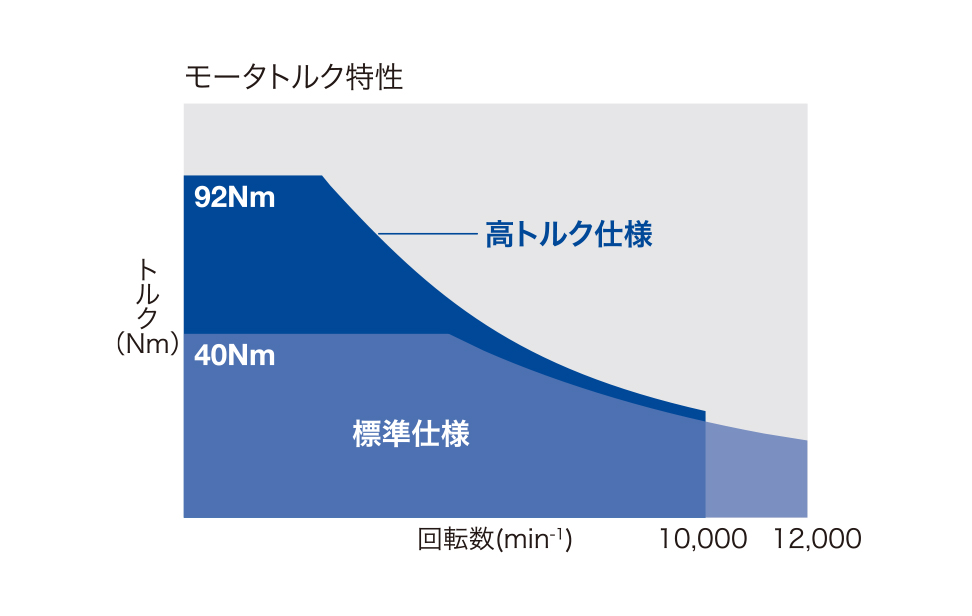

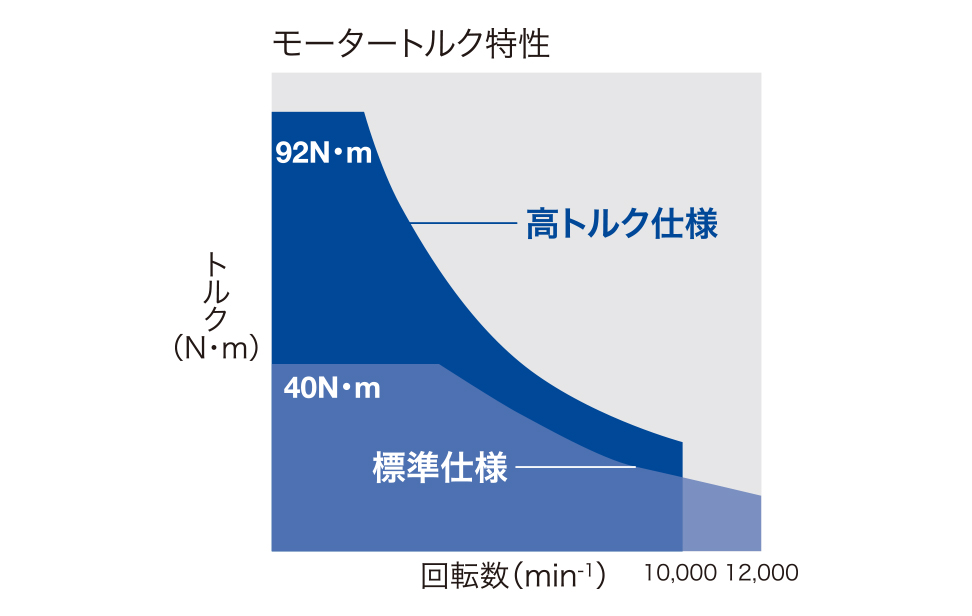

新開発の12,000min-1仕様(標準) や最大トルク92N・mの10,000min-1 高トルク仕様(オプション) などの高効率主軸モータを搭載しています。中高速回転域の主軸トルクが高いことにより、アルミや鉄の高速・高能率加 工に威力を発揮します。

12,000min-1(標準)

最大トルク   40N・m
最大出力    18.9kW

10,000min-1 高トルク (オプション)

最大トルク   92N・m
最大出力    26.2kW

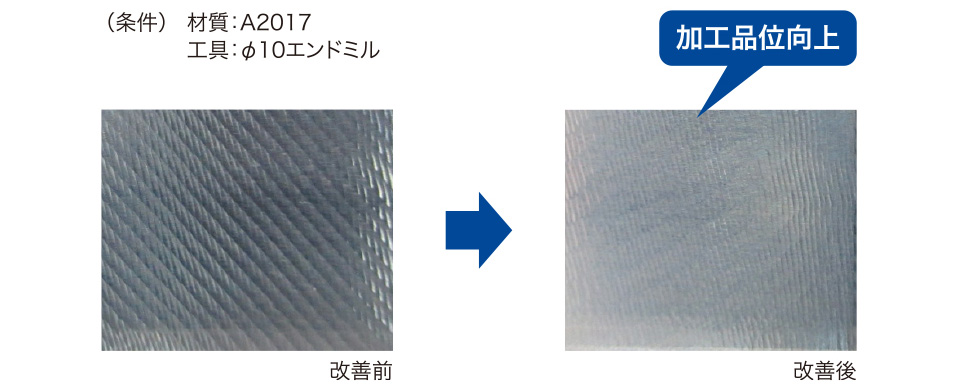

最適機械設計と高剛性主軸

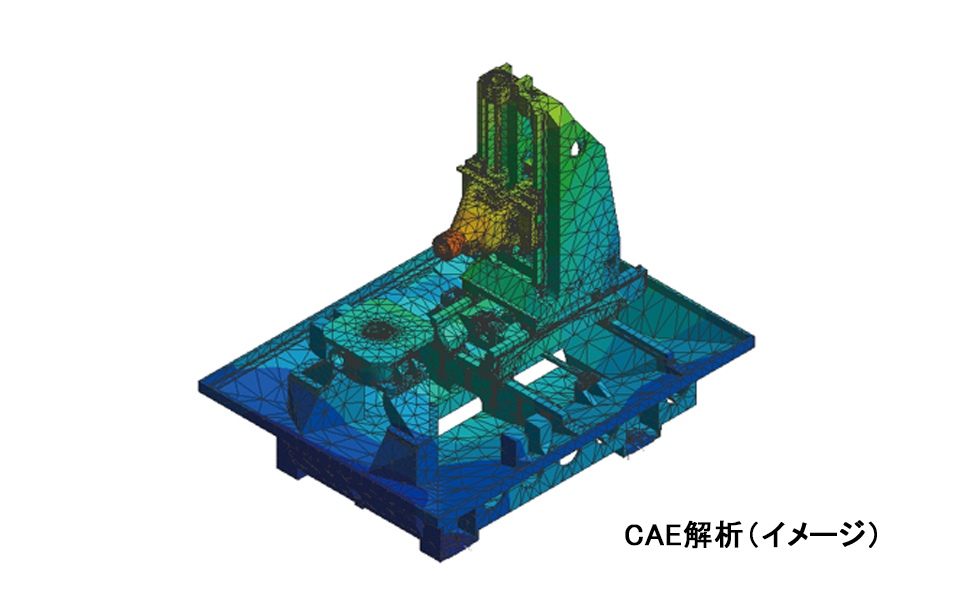

CAE解析を駆使した鋳物形状の最適化による高速性能と機械剛性の両立を図っています。新開発の主軸は、従来のSPEEDIOよりクランプ力を向上させ、さらに高トルク仕様の主軸はSPEEDIO最大のベアリング径を有しています。それらにより、高効率加工から重切削加工まで高い加工能力を発揮します。

操作性

使いやすさを追求した新開発「CNC-D00」制御装置搭載
段取り作業やワーク交換作業のしやすさも追求

新たなアプリ機能と縦置きタッチパネル式15インチ液晶画面により直感的操作を実現。
段取り、加工調整、生産、復旧の各プロセスで、無駄のない作業を進めることができ、作業効率・稼働率アップに貢献します。
機械側面に操作パネルを配置するなど作業性を高めています。

ホーム画面

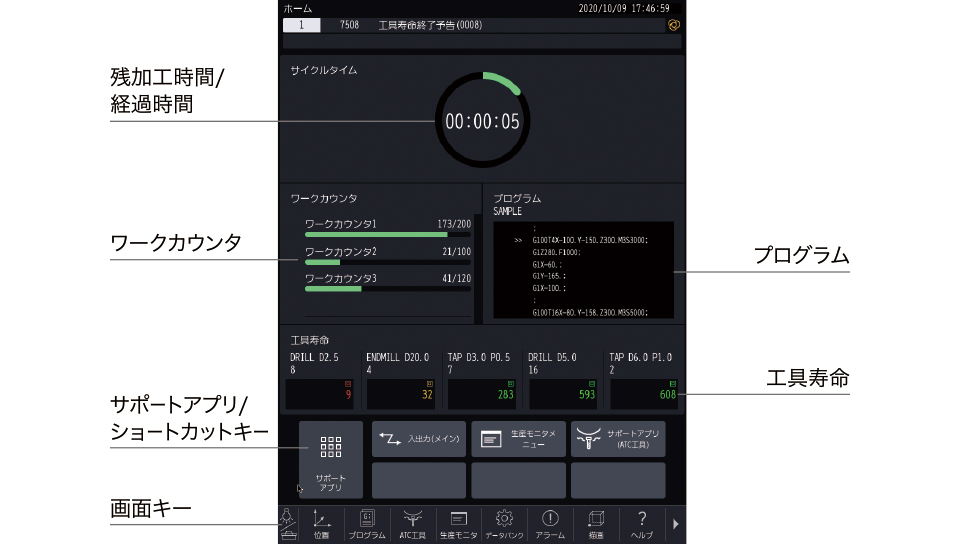

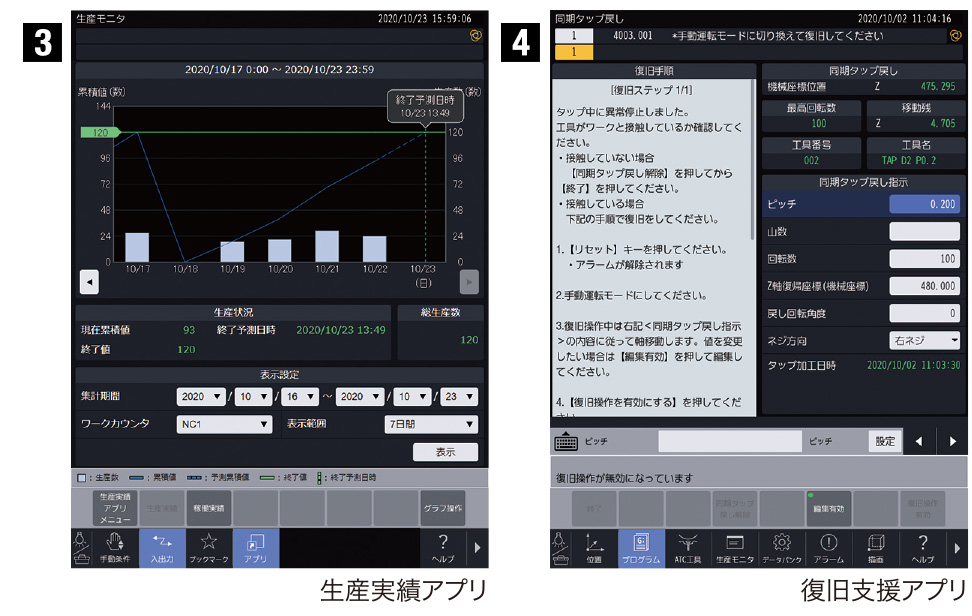

ワークカウンタや工具寿命など生産に必要な情報を一元化。さらにショートカットキーにより頻度の高い画面にワンタッチで遷移します。

新ユーザーインターフェース

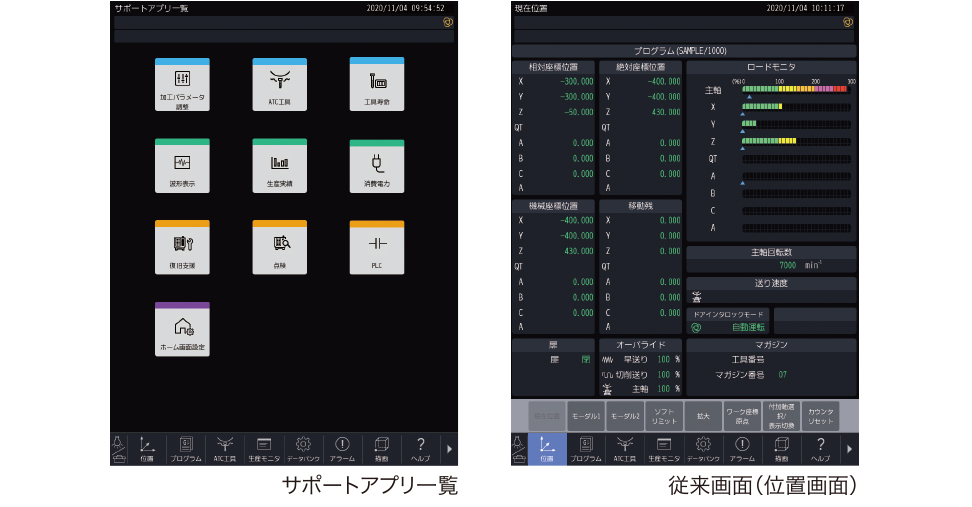

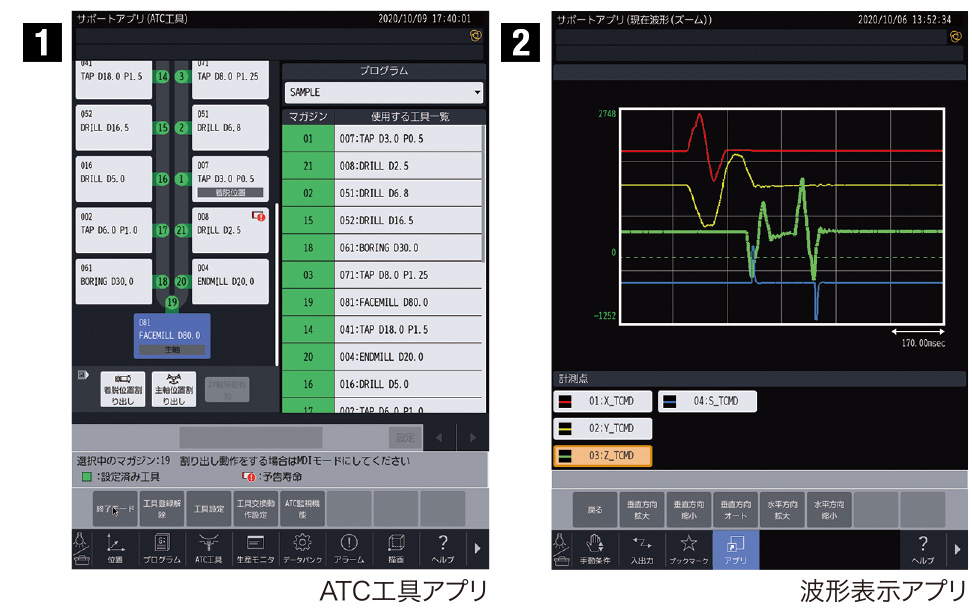

関連機能を集約、視覚的な表示により操作性、視認性を向上させたサポートアプリを新設、電卓、メモ帳やファイルビューアなど便利機能を搭載、従来画面での操作もタッチパネルで容易に、使い勝手が大幅に向上しています。
